제품 개발이나 디자인 수정 과정에서 생각보다 자주 발생하는 문제가 있습니다.
바로 기존 제품은 있는데 2D 도면이나 3D 파일이 없는 경우입니다.
제품 실물은 가지고 있지만,
설계 데이터가 없다면 디자인을 변경하거나 구조를 수정하는 데 제한이 생깁니다.
특히 케이스, 커버, 하우징처럼 다른 부품과 조립되어야 하는 제품은
단순히 외형만 비슷하게 만드는 것만으로는 부족합니다.
이번 사례는 방향제 케이스 커버를 3D 스캔 역설계로 제작한 작업입니다.
고객은 기존 방향제 케이스 커버를 바탕으로 디자인을 일부 변경하고 싶어 했습니다.
하지만 문제는 수정할 수 있는 3D 파일이 없었다는 점이었습니다.
1. 기존 제품은 있는데, 수정할 3D 파일이 없었던 상황

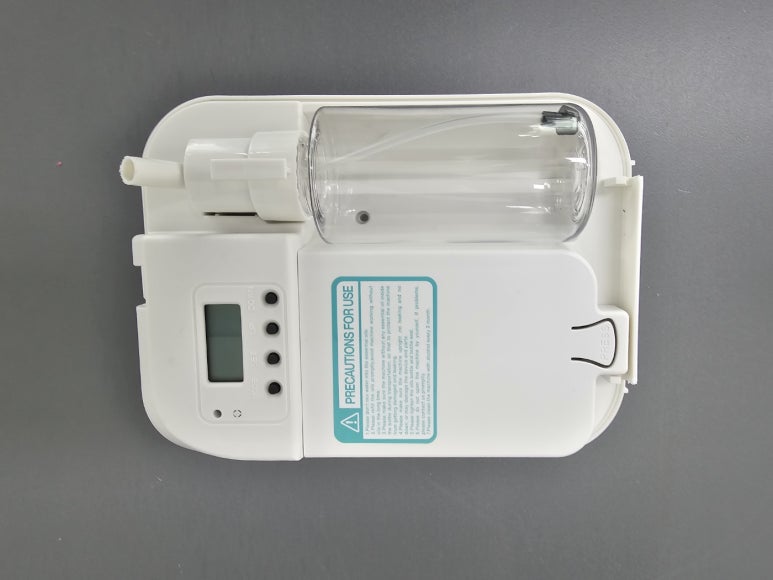

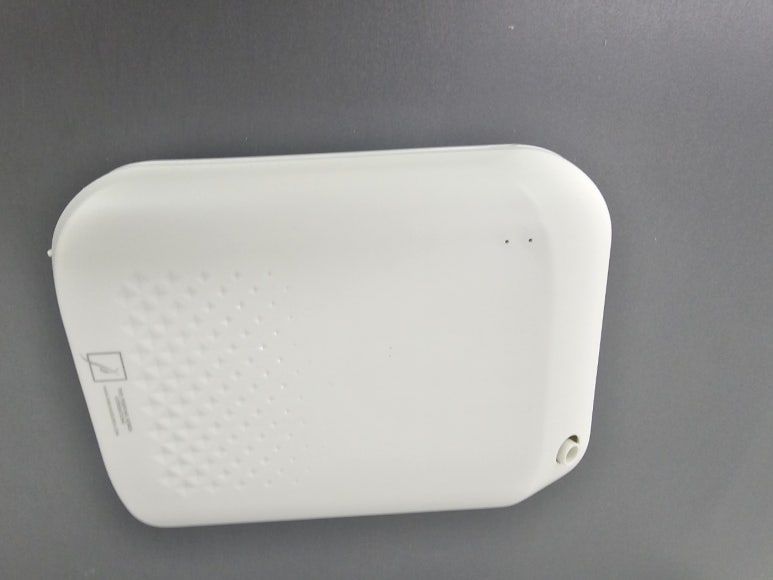

고객이 가지고 있던 것은 실제 방향제 케이스 제품이었습니다.
하지만 제품 디자인을 변경하려면 수정 가능한 3D 데이터가 필요합니다.
기존 제품의 치수, 곡면, 조립 구조를 반영한 3D 모델이 있어야
원하는 디자인 변경도 가능하고,
이후 3D 프린팅이나 금형 제작 검토도 이어갈 수 있습니다.
이번 방향제 케이스 커버 역시 단순한 박스 형태가 아니었습니다.
모서리에는 라운드가 적용되어 있었고,
커버와 본체가 맞물리는 조립부가 있었으며,
내부 구조와 외부 디자인 요소도 함께 고려해야 했습니다.
또한 실제 제품에는 사용 과정이나 사출 특성으로 인해
미세하게 휘어진 부분도 있었기 때문에,
3D 스캔 데이터 그대로 사용하는 것만으로는 부족했습니다.
이런 경우 필요한 작업이 바로 3D 스캔 역설계입니다.
2. 3D 스캔 후 바로 사용할 수 있을까?
3D 스캔을 하면 제품의 형상을 빠르게 데이터화할 수 있습니다.
하지만 3D 스캔 데이터는 일반적으로 수정 가능한 설계 파일이라기보다,
실물의 표면 형상을 가져온 데이터에 가깝습니다.
따라서 제품 디자인을 변경하거나 치수를 조정하려면
별도의 역설계 모델링 작업이 필요합니다.

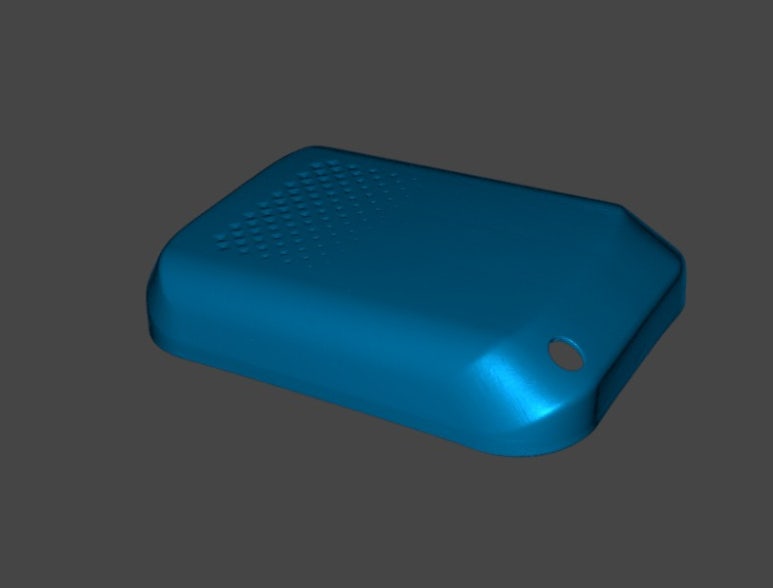

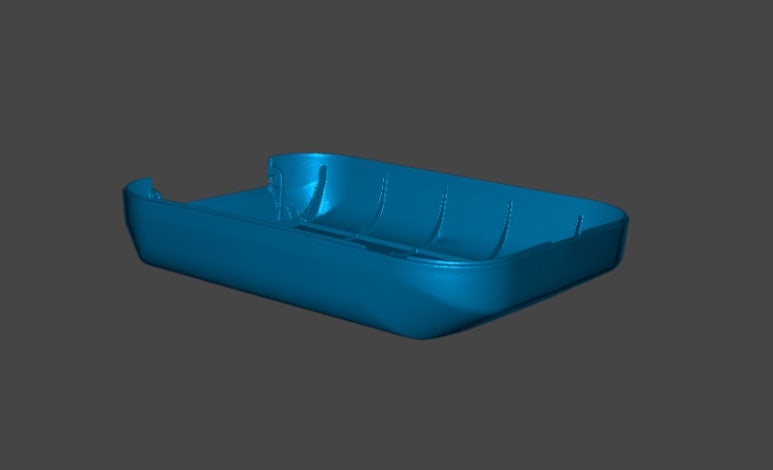

이번 방향제 케이스 커버도 3D 스캔 후 바로 출력한 것이 아니라,
스캔 데이터를 기준으로 다시 모델링을 진행했습니다.
특히 기존 제품에서 휘어진 부분은 그대로 따라가지 않고,
제품이 정상적으로 조립될 수 있도록 기준면과 곡면을 정리했습니다.
또한 케이스에 실제로 조립되어야 하는 부품이기 때문에
단순히 외형만 맞추는 것이 아니라, 조립부 치수까지 함께 조정했습니다.
즉, 이번 작업의 핵심은 단순 스캔이 아니라
3D 스캔 → 역설계 → 치수 보정 → 3D 프린팅 → 조립 확인 → 추가 수정 과정이었습니다.
3. 고객이 원한 디자인 변경 사항

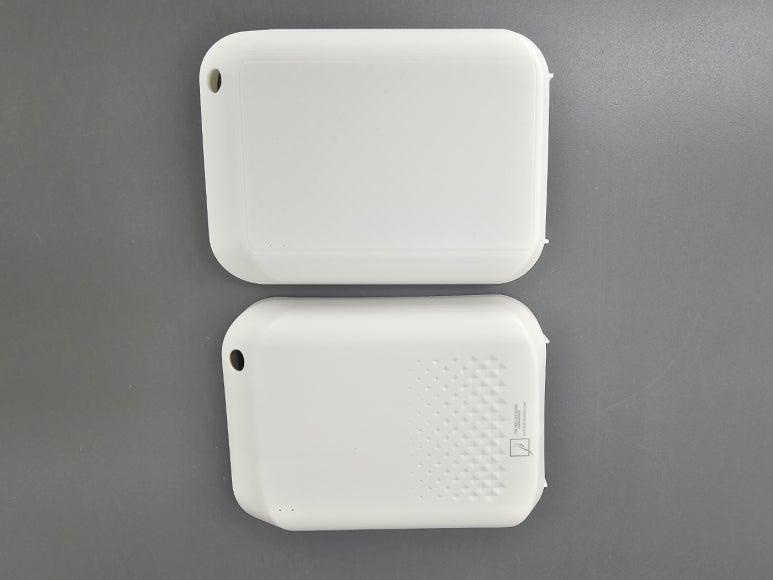

고객은 기존 방향제 케이스 커버의 전체적인 형태는 유지하되,
일부 디자인 요소는 제외하고 제작하길 원했습니다.

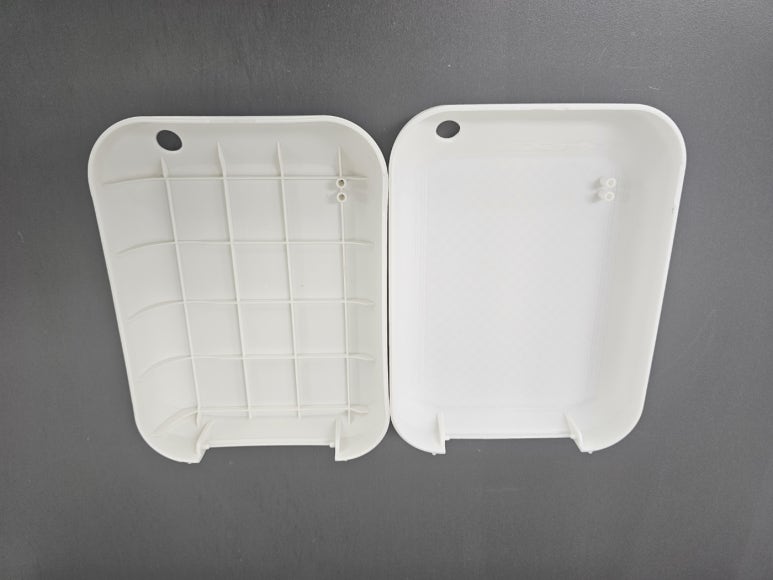

기존 제품에는 안쪽 리브 구조와 바깥쪽 무늬가 있었지만,
고객은 해당 요소들을 빼고 더 단순한 형태로 만들고자 했습니다.
그래서 역설계 과정에서 기존 제품의 기본 외형과 조립에 필요한 부분은 유지하고,
고객이 원하지 않는 요소는 제거했습니다.
제거한 요소는 다음과 같습니다.
- 내부 리브 구조
- 외부 표면 무늬
- 불필요한 디테일 요소
반대로 유지해야 하는 부분은 그대로 반영했습니다.
- 케이스와 맞물리는 외곽 형상
- 조립에 필요한 치수
- 홀 위치
- 커버의 기본 곡면과 라운드 형태
- 실제 장착에 필요한 간섭 조건
제품 디자인 수정에서 중요한 것은
“무엇을 바꿀 것인가”만큼이나 “무엇을 유지해야 하는가”입니다.
특히 조립형 제품은 외관 디자인을 변경하더라도
조립 기준이 되는 치수는 정확히 맞아야 합니다.
그래서 이번 방향제 케이스 커버 제작에서도
3D 스캔 역설계와 치수 조정이 중요한 역할을 했습니다.
4. 3D 프린팅으로 출력 후 조립 확인

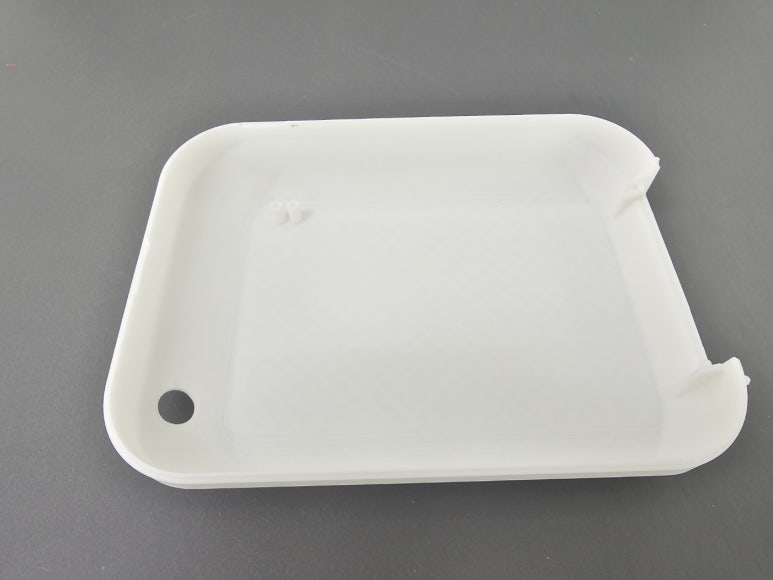

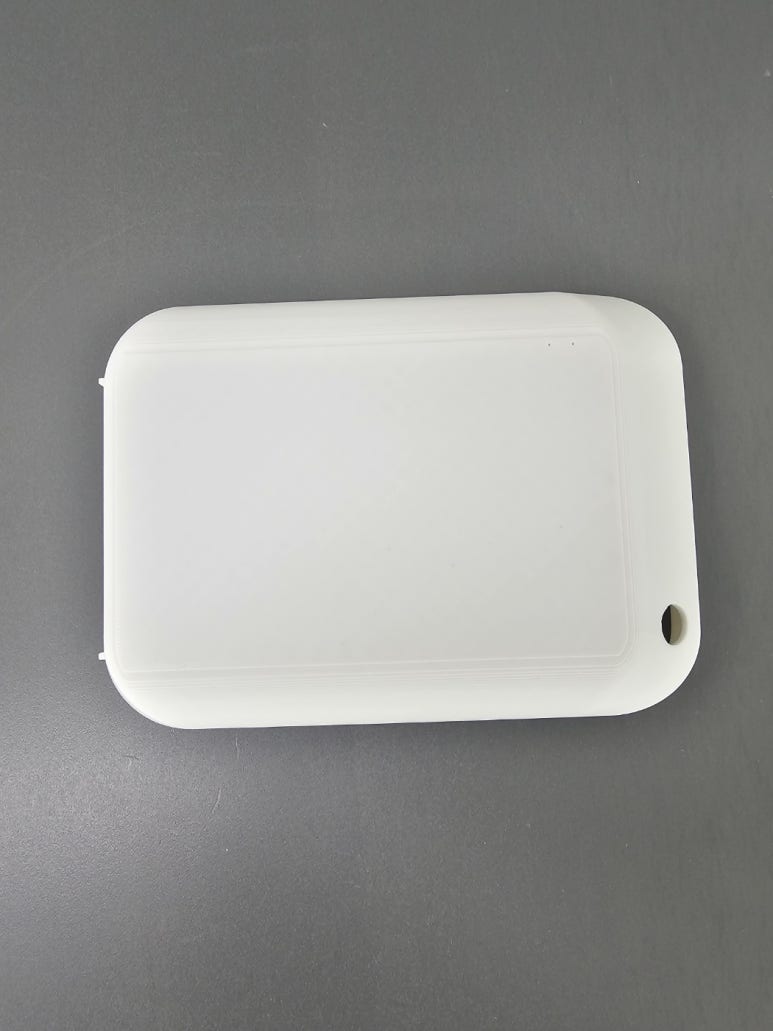

역설계 모델링이 완료된 후에는 3D 프린팅으로 시제품을 출력했습니다.
3D 프린팅 시제품 제작의 장점은 실제 제품을 빠르게 확인할 수 있다는 점입니다.
화면상으로는 문제가 없어 보이는 3D 모델도 실제로 출력해서 조립해보면
간섭이 생기거나, 체결감이 맞지 않거나, 예상보다 헐겁거나 빡빡한 경우가 있습니다.

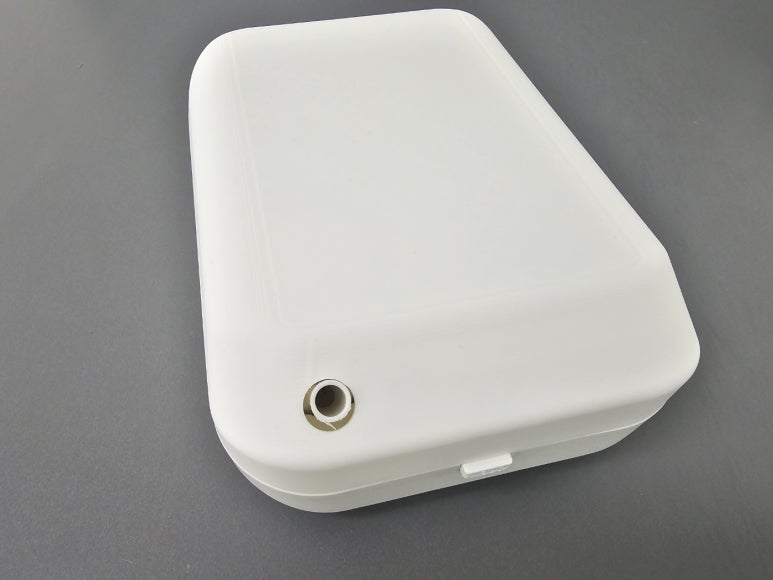

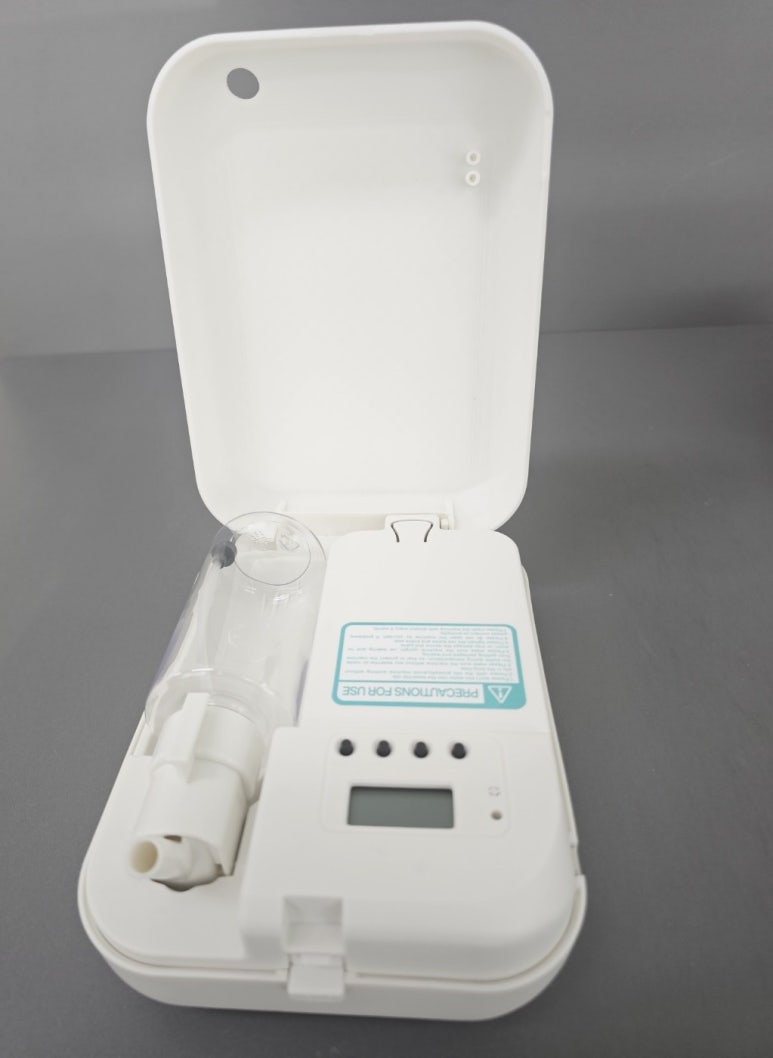

이번 작업에서도 3D 프린팅 출력 후 실제 케이스에 조립해보며 확인 과정을 거쳤습니다.
조립 확인 과정에서 필요한 부분은 추가로 수정했고,
다시 3D 프린팅을 진행해 최종 형상을 완성했습니다.
이 과정은 제품 개발에서 매우 중요합니다.
특히 기존 제품과 호환되어야 하는 커버, 케이스, 하우징 부품은
3D 파일만 만드는 것으로 끝나는 것이 아니라
실제 조립 검증까지 진행해야 완성도를 높일 수 있습니다.

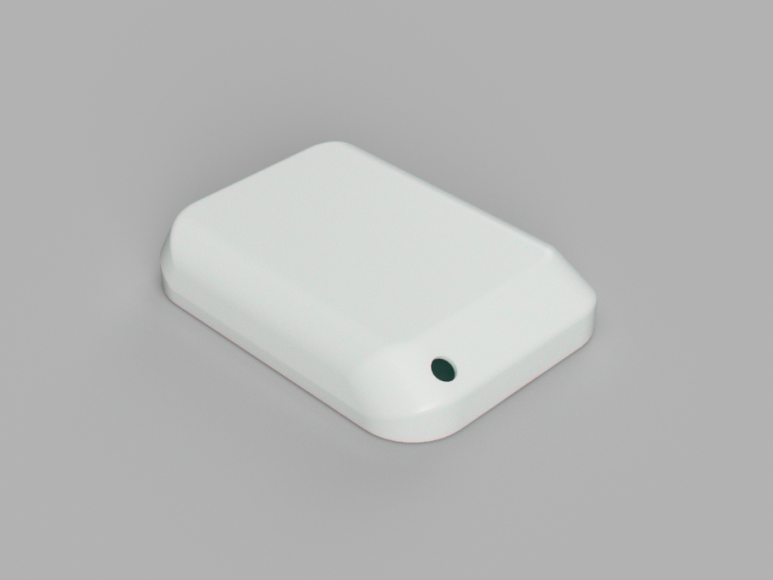

5. 최종 결과: 수정 가능한 3D 파일 확보
이번 사례에서 고객이 얻은 가장 큰 결과는
단순히 방향제 케이스 커버 시제품 하나를 받은 것이 아닙니다.
가장 중요한 결과는 기존 제품을 기반으로 수정 가능한 3D 파일을 확보했다는 점입니다.
이제 고객은 해당 3D 파일을 바탕으로 원하는 방향으로 디자인을 변경할 수 있습니다.
외관을 단순화하거나, 새로운 패턴을 추가하거나, 내부 구조를 다시 설계하거나,
제품 양산을 위한 검토도 진행할 수 있습니다.
처음에는 2D 도면도 없고 3D 파일도 없는 상태였지만,
3D 스캔 역설계 과정을 통해
제품 개발을 이어갈 수 있는 데이터가 만들어진 것입니다.
6. 이런 경우 3D 스캔 역설계가 필요합니다
이번 방향제 케이스 커버 사례처럼
다음과 같은 상황이라면 3D 스캔 역설계가 도움이 될 수 있습니다.
기존 제품은 있지만 3D 파일이 없는 경우,
단종된 부품을 다시 제작해야 하는 경우,
제품 디자인을 일부 변경하고 싶은 경우,
기존 케이스나 커버와 조립되는 부품을 새로 만들어야 하는 경우,
실물을 기준으로 시제품 제작이 필요한 경우입니다.
특히 기업의 제품 개발 과정에서는
기존 샘플이나 레퍼런스 제품은 있는데 설계 데이터가 없는 경우가 많습니다.
이때 3D 스캔과 역설계 모델링을 활용하면
실물을 기준으로 수정 가능한 3D 데이터를 만들 수 있습니다.
그리고 3D 프린팅 시제품 제작까지 함께 진행하면
실제 조립성과 사용성을 빠르게 확인할 수 있습니다.
7. 도면이 없어도 제품 개발은 이어갈 수 있습니다
제품 디자인을 바꾸고 싶은데 3D 파일이 없다면,
처음부터 막막하게 느껴질 수 있습니다.
하지만 실물 제품이 있다면
3D 스캔 역설계를 통해 수정 가능한 3D 파일을 만들 수 있습니다.
그리고 그 3D 파일을 바탕으로
디자인 변경, 구조 수정, 3D 프린팅 시제품 제작, 조립 확인까지
단계적으로 진행할 수 있습니다.
이번 방향제 케이스 커버 제작 사례도 마찬가지였습니다.
고객의 문제는 “제품은 있지만 수정할 파일이 없다”는 것이었고,
해결 방법은 3D 스캔 역설계와 3D 프린팅 시제품 제작이었습니다.
결과적으로 고객은
원하는 디자인 방향에 맞게 기존 제품을 수정할 수 있는 3D 데이터를 확보했고,
실제 출력물로 조립 가능 여부까지 확인할 수 있었습니다.
기존 제품을 바탕으로 새로운 디자인을 만들고 싶다면,
도면이나 3D 파일이 없더라도
3D 스캔 역설계를 통해 다음 단계로 넘어갈 수 있습니다.
가지고 있는 실물 제품을 바탕으로
디자인 변경이나 시제품 제작이 필요한 경우,
제품 사진이나 샘플 정보를 보내주시면
제작 가능 여부와 진행 방향을 검토해드리겠습니다.
